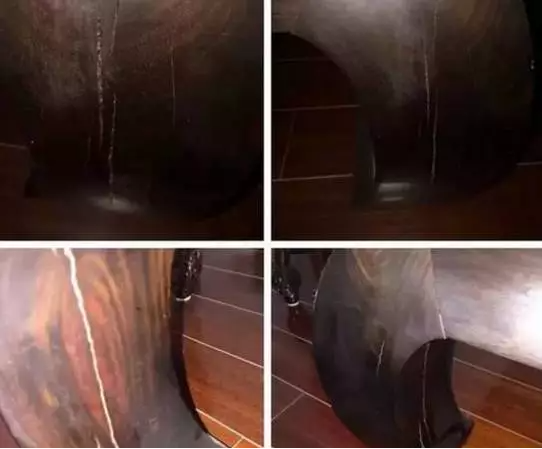

玩木頭的人最擔(dān)心的就是木頭開裂。但這是正?，F(xiàn)象，為了不讓它開裂采取的種種方法都其實是在改變正?，F(xiàn)象。明白了這一點后，再遇到開裂的木頭時你也許會心平氣和許多。
一般木材都有含水率，控制在12%左右或以下。各個地方的溫度濕度都是不一樣的，而空氣的濕度就是決定木材含水率的關(guān)鍵了。
比如，北京地區(qū)木材年平均含水率為11.4%，上海地區(qū)為16%，溫州、海口就更高了，達(dá)到了17.3%。木材與空氣接觸，就會吸收空氣中的水分。
為了使家具的含水率與空氣中的含水率達(dá)到平衡，干燥的空氣就不斷地從家具中吸收水分，從而使雙方都達(dá)到平衡。在這過程中，有時就會出現(xiàn)開裂。
百分百不開裂的木頭是不存在的，就連水泥鋼筋都會變形收縮的。
紅木都是經(jīng)過歷史沉淀出的名貴硬木心材，基本上木性都算比較穩(wěn)定的，會細(xì)微開裂，但是極少炸裂，裂穿
很多新手遇到有一些細(xì)小的裂縫就向商家理論，說是質(zhì)量問題。其實，風(fēng)裂是自然木頭放性過程，玩木頭就要有木頭可能會風(fēng)裂的覺悟。
總的來說主要原因是因為氣候關(guān)系，家里溫濕度有差異，導(dǎo)致木材含水率急劇改變所以才會出現(xiàn)開裂變形等原因。
在生產(chǎn)過程中扎實的做好烘干放性處理，可以在一定程度上避免開裂，但誰也無法保證完全不會出現(xiàn)。
有人說在家里養(yǎng)養(yǎng)花，養(yǎng)養(yǎng)魚，放個加濕器，來控制濕度，可以避免家具和工藝品發(fā)生風(fēng)裂，還有的人家具擺放要遠(yuǎn)離暖氣，這個也是有道理的。
還有一位老玩家說的好，木頭開裂是材料自然的生存狀態(tài)，不用著急，可以不用理會，由它去，經(jīng)歷過歲月的洗禮，才能得顯得材質(zhì)本身的魅力。
從生產(chǎn)過程中的盡力避免，到萬一發(fā)生時的坦然接受，重要的還是要有一個正確的心態(tài)。
玩木頭，玩的是木性，同時也玩的是人的心性，木性養(yǎng)人性。
紅木家具開裂后如何處理？
紅木家具只要經(jīng)過正規(guī)嚴(yán)格的干燥處理，一般開裂的不會很明顯，即使有開裂現(xiàn)象也是非常小的細(xì)縫，通常不會影響使用。
紅木開裂不是很嚴(yán)重的話可以用砂紙在開裂處周圍打磨，把打磨下來的細(xì)粉收集起來填埋在裂口處，用膠封住。
如果開裂口非常嚴(yán)重，就需要聯(lián)系經(jīng)銷商派專業(yè)的紅木家具維修師傅過去維修。
紅木家具開裂變形的“元兇”
雖然造成紅木家具開裂的原因是多方面的，而“干縮濕脹”的木性是導(dǎo)致家具變形開裂的“元兇”：當(dāng)空氣極度干燥時，家具會流失水分并收縮。相反，當(dāng)濕度增加時，家具便會吸收水分微微膨脹。

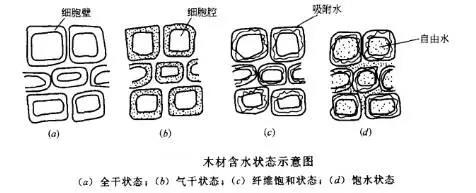

１、木材中的水分
主要有三種，即自由水、吸附水和結(jié)合水。
自由水是存在于木材細(xì)胞腔和細(xì)胞間隙中的水分，自由水的變化只與木材的表觀密度、保存性、燃燒性、干燥性等有關(guān)；
吸附水是被吸附在細(xì)胞壁內(nèi)細(xì)纖維間的水分，吸附水的變化是影響木材強(qiáng)度和脹縮變性的主要因素。
結(jié)合水即為木材中的化合水，它在常溫下不變化，故其對木材性質(zhì)無影響。
當(dāng)木材中無自由水，而細(xì)胞壁內(nèi)吸附水達(dá)到飽和時，這時的木材含水率稱為纖維飽和點，是木材性質(zhì)發(fā)生變化的轉(zhuǎn)折點。其數(shù)值因樹種、溫度以及測定方法的不同而有差異，通常以30%作為各個樹種的含水率的平均值。
２、什么是木材的含水率？
正常狀態(tài)下的木材及其制品，都會有一定數(shù)量的水分。我國把木材中所含水分的重量與絕干后木材重量的百分比，定義為木材含水率。
含水率可以用全干木材的重量作為計算基準(zhǔn)，算出的數(shù)值叫做絕對含水率，并簡稱為含水率(W，%)。計算公式：
W=(Gs-Ggo)/ Ggo×100%
其中：W—木材絕對含水率；
Gs—濕木材重量；
Ggoo—絕干材重量
３、木材含水率的重要性
為什么有些木制家具、木門、木地板等木制品銷售出去以后會出現(xiàn)開裂、變形等質(zhì)量問題呢？怎樣減少這些問題對企業(yè)的損失呢？
木制品制作完成后，造型、材質(zhì)都不會再改變，此時決定木制品內(nèi)在質(zhì)量的關(guān)鍵因素主要就是木材含水率和干燥應(yīng)力。生產(chǎn)制造企業(yè)需要正確掌握木制品的含水率。當(dāng)木制品使用時達(dá)到平衡含水率以后，這個時候的木材最不容易開裂變形。
４、木材的濕脹與干縮
木材的濕漲干縮變形是由于木材細(xì)胞壁內(nèi)吸附水的變化而引起的。
木材低于纖維飽和點含水率時，繼續(xù)干燥，體積收縮；干燥木材吸濕時，隨著吸附水的增加，達(dá)到纖維飽和點含水率時止。
當(dāng)木材的含水率在纖維飽和點以上，只有自由水增減變化時，木材的體積不發(fā)生變化。
由于木材為非勻質(zhì)材料，其脹縮變形各向不同，其中以弦向最大，徑向次之，縱向 (即順纖維方向)最小。當(dāng)木材干燥時，弦向干縮約為6％～12％，徑向干縮3％～6％， 縱向僅為0.1％～0.35％。也正是由于木材構(gòu)造的不均勻性，隨著木材體積的漲縮則可能引起木材的變形和翹曲。
5、木材干燥，越干越好嗎？應(yīng)該干燥到什么程度呢？
木材置于一定的環(huán)境下，在足夠長的時間后，其含水率會趨于一個平衡值，稱為該環(huán)境的平衡含水率。當(dāng)木材含水率高于環(huán)境的平衡含水率時，木材會排濕收縮，反之會吸濕膨脹。
例如，廣州地區(qū)年平均的平衡含水率為15.1%，北京地區(qū)卻為11.4%。干燥到11%的木材用于北京是合適的，可用于廣州將會吸濕膨脹，產(chǎn)生變形。所以說，木材干燥要適當(dāng)，并非越干越好。不同地區(qū)、不同用途，對木材含水率的要求也是不一樣的。
紅木家具開裂變形主要原因就是由于紅木的含水率與外界環(huán)境的含水率不平衡。木材的平衡含水率隨其所在地區(qū)不同而異，我國北方為12％左右，南方約為18％，長江流域一般為15％
養(yǎng)護(hù)預(yù)防
正常情況下，紅木家具在生產(chǎn)過程中都要經(jīng)過烘干工序，讓濕脹干縮變形的木性在生產(chǎn)前釋放。這在很大程度上可以防止家具在使用過程中出現(xiàn)開裂、變形，但并不是絕對的，在使用時也要注意一些養(yǎng)護(hù)。
一般來說，中國北方地區(qū)的降水較少，比較干燥，特別是冬季更加明顯。紅木家具的擺放要避開強(qiáng)光直接照射，冬季使用暖氣、壁爐取暖時千萬不要靠近家具，以防家具褪色開裂。如果氣候特別干燥，可以給家具略微灑些水，以防翹裂。北方家庭可以安裝加濕器在室內(nèi)適當(dāng)增加濕度，不僅對人們居住有好處，對木制家具的保養(yǎng)也有很大幫助。
當(dāng)然，也不要讓木制家具總處在潮濕的環(huán)境中,以免家具霉變。比如把紅木家具長期靠近潮濕的墻壁會使木材吸濕膨脹，容易漲裂、霉?fàn)€，就要經(jīng)常除濕。
